產品概述

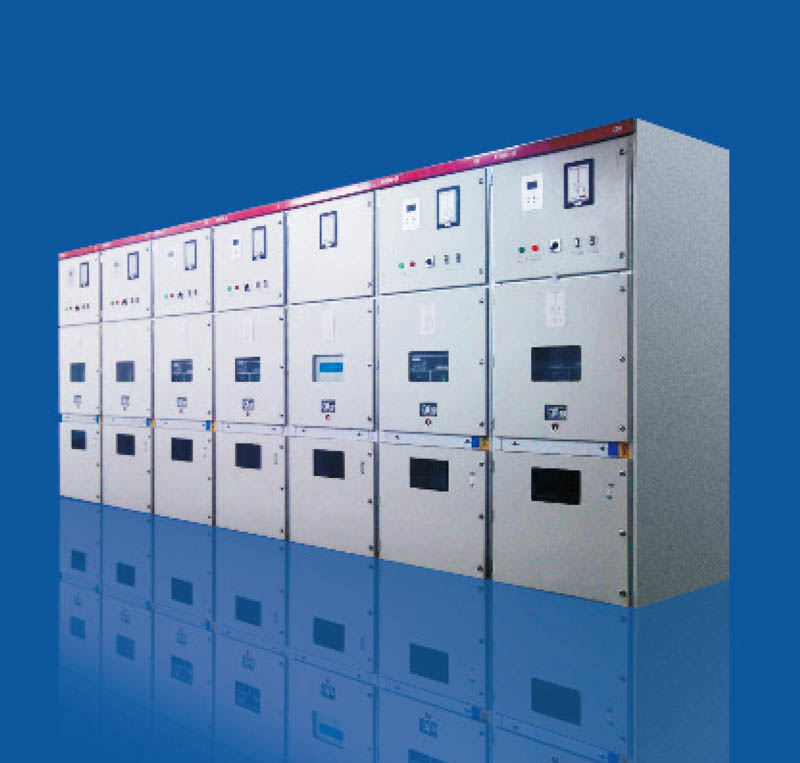

KYN28A-12（Z）型鎧裝中置移開式交流金屬封閉開關設備（以下簡稱開關柜）系三相交流7.2~12kV、50HZ的戶內高壓開關設備，其主開關可配置ABB公司生產的VD4型真空斷路器及多種國產真空斷路器。該產品手車全部采用絲桿傳動，小車進入試驗位置后關上柜門操作。柜子的框架采用組裝結構，安裝方便，強度好、不易變形，主要用于電力系統發電廠、變電站以及工礦企業，作為接受和分配電能之用，并對電路實行控制、保護和監測。

KYN28A-12（Z）型開關柜滿足IEC298、GB3906等標準，具有可靠的“五防”功能，元件布置合理，方案齊全，擴展性強，是一種理想的新型配電裝置。

符合標準

GB/T11022    高壓開關設備和控制設備標準的共用技術要求
GB3906    3.6~40.5kV交流金屬封閉開關設備和控制設備
GB1985    高壓交流隔離開關和接地開關
GB1984    高壓交流斷路器
DL/T40312kV~40.5kV    高壓真空斷路器訂貨技術條件
DL/T404    戶內交流高壓開關柜訂貨技術條件

正常使用條件

a.周圍空氣溫度：-40℃~+40℃；且在24h內測得的溫度平均值不超過35℃；
 b.海拔高度：≤1000m（超過1000m時，在訂貨時要特別注明）；
 c.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
 d.空氣濕度：
 日相對濕度：平均值不大于95%；月相對濕度：平均值不大于90%；
 e.地震烈度：≤8度；
f特殊使用條件：超過GB/T11022和本產品技術條件規定的正常使用環境條件下使用時，由用戶和制造廠協商。

KYN28A-12（Z）產品特點

■產品的外殼完全是由覆鋁鋅鋼板經CNC機床加工多重折彎成形后用螺栓組裝而成，具有很強的抗氧化、耐腐蝕功能，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有1P4x級的防護等級。

■本產品的主開關可配置ABB公司生產的VD4型真空斷路器及多種國產系列真空斷路器（如VS1、VH1、VK、ZN28），通用性好。

■無論選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。

■三個高壓室的頂部都裝有壓力釋放板，出現內部故障時，高壓室內氣壓升高，由于柜門已可靠密封，高壓氣體將沖開壓力釋放板釋放出來。相鄰的開關柜由各自的側板隔開，拼柜后仍有空氣緩沖層，可以防止開關柜被故障電弧貫穿熔化。

■具備一系列的聯鎖裝置，從根本上防止出現危險局面和可能引起嚴重后果的誤操作，因此有效地保護了操作人員和開關柜。

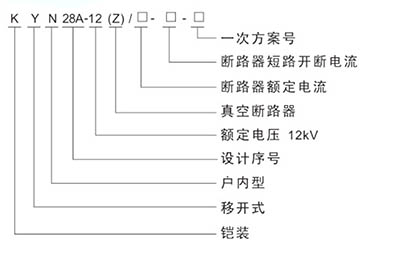

KYN28A-12（Z）型號說明

KYN28A-12（Z）主要技術參數

注：當額定電流在1250A以上時，取柜寬1000mm；后架空進線方案柜深為1660mm。
