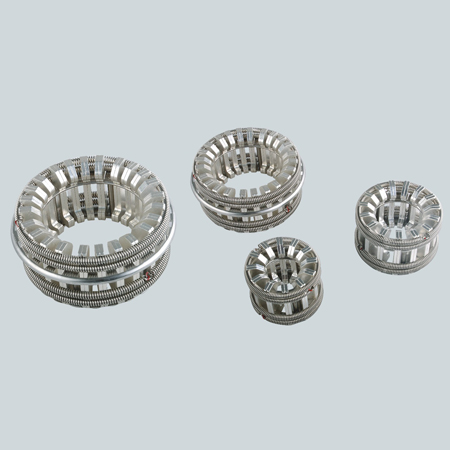

GC□系列捆綁式一次動觸頭
用途
GC□系列一次動觸頭可應用于ZN63(VS1、VB1)等中置式斷路器。
結構特點
1、無磁不銹鋼支架電解拋光處理； 2、無磁不銹鋼環狀張力彈簧捆綁； 3、觸片為T2銅板精沖加工，表面鍍銀，防變色處理后長期不變色，外形美觀。
- 產品型號：
- 所屬分類： One revolution contact
Product details

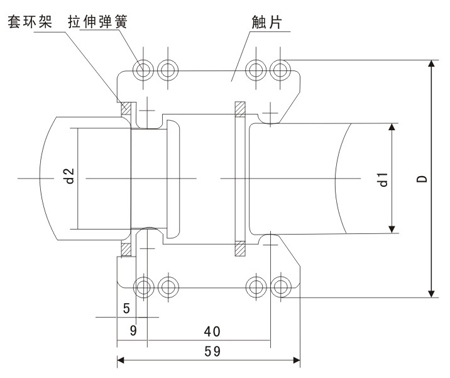

外形及安裝尺寸
| 規格 | 觸片數量（雙片） | 閉合圓D1 | 配靜觸頭D1 | 閉合圓D2 | 配導電桿D2 | 外徑D |
| 630/20 | 6 | ø33.5 | ø35 | ø26 | ø28 | ø74 |
| 630/20 | 6 | ø47.5 | ø49 | ø40 | ø42 | ø88 |
| 1250/31.5 | 12 | ø33.5 | ø35 | ø26 | ø28 | ø74 |
| 1250/31.5 | 12 | ø47.5 | ø49 | ø40 | ø42 | ø88 |
| 1250/40 | 15 | ø47.5 | ø49 | ø40 | ø42 | ø88 |
| 1600/40 | 18 | ø53.5 | ø55 | ø46 | ø48 | ø94 |
| 2000/40 | 24 | ø77.5 | ø79 | ø70 | ø72 | ø127 |
| 3150/40 | 32 | ø107.5 | ø109 | ø100 | ø102 | ø157 |
| 4000/40 | 41 | ø107.5 | ø109 | ø100 | ø102 | ø157 |
